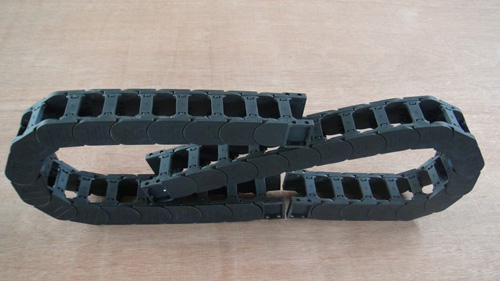

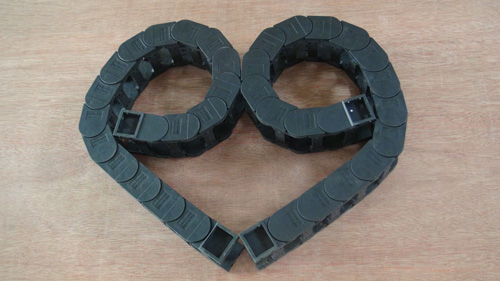

TP56 塑料拖链(桥式)特点:、、不变形、低噪音、装拆灵活、寿命特长。
TP56系列:
型号 | 内腔(高X宽) | 外腔(高X宽) | 弯曲半径(R) | 节距 | 不支撑长度(M) | 型式 |
55.50 | 55x50 | 75x76 | 150.200 | 82 | 5000 | 桥式四片装可打开 |
55.75 | 55x75 | 75x96 | 82 | |||
55.87 | 55x87 | 75x108 | 82 | |||
55.100 | 55x100 | 75x125 | 82 | |||
55.125 | 55x125 | 75x150 | 82 | |||
55.150 | 55x150 | 75x175 | 82 | |||
55.175 | 55x175 | 75x200 | 82 | |||
55.200 | 55x200 | 75x225 | 82 | |||
56.75 | 56x75 | 83x114 | 100.150 200.250 300.400.500 | 90 | 上下盖均可开拼装式 | |
56.95 | 56x95 | 83x134 | 90 | |||
56.125 | 56x125 | 83x164 | 90 | |||
56.150 | 56x150 | 83x189 | 90 | |||
56.175 | 56x175 | 83x214 | 90 | |||
56.200 | 56x200 | 83x239 | 90 | |||
56.250 | 56x250 | 83x289 | 90 | |||
56.300 | 56x300 | 83x339 | 90 | |||
56.350 | 56x350 | 83x389 | 90 | |||
56.400 | 56x400 | 83x439 | 90 |
联接器示意图:
